На рынке представлено множество моделей станков гидроабразивной резки, отличающихся своими характеристиками. Помимо того, что у них есть много общего, существуют и отличия в составляющих их элементах. В общем случае гидроабразивный станок характеризуется следующими базовыми компонентами:
1. Рабочий стол-резервуар, состоящий из ванны и решётчатого настила. Рабочий стол является важной составляющей станка. В него направляется рабочая вода, абразив и остатки обрабатываемого материала. В толще воды происходит гашение остаточной энергии гидроабразивной струи.
2. Насос высокого давления состоит из стальной рамы, на которой размещены электродвигатель, гидрораспределитель и мультипликатор высокого давления.
С помощью насоса происходит создание высокоскоростной струи воды, при этом происходит её сжатие и повышение давления до значений от 3000 до 6000 бар. Для снижения шума мультипликатор насоса, как правило, располагается в специальном корпусе. Для длительной и бесперебойной работы агрегата рекомендуется проводить его регулярное техническое обслуживание, так как детали, подверженные высокому давлению воды, имеют ограниченный ресурс службы.
3. Для управления процессом обработки используется система ЧПУ. Основные функции, такие как включение и выключение давления, подача воды и абразива, перемещения рабочих органов станка управляются с помощью электроники. В настоящее время в станках используются системы ЧПУ со своим ПО. Это дает возможность получить максимальную эффективность резки. Для предотвращения попадания брызг и абразива блоки системы ЧПУ устанавливаются в защитный корпус.

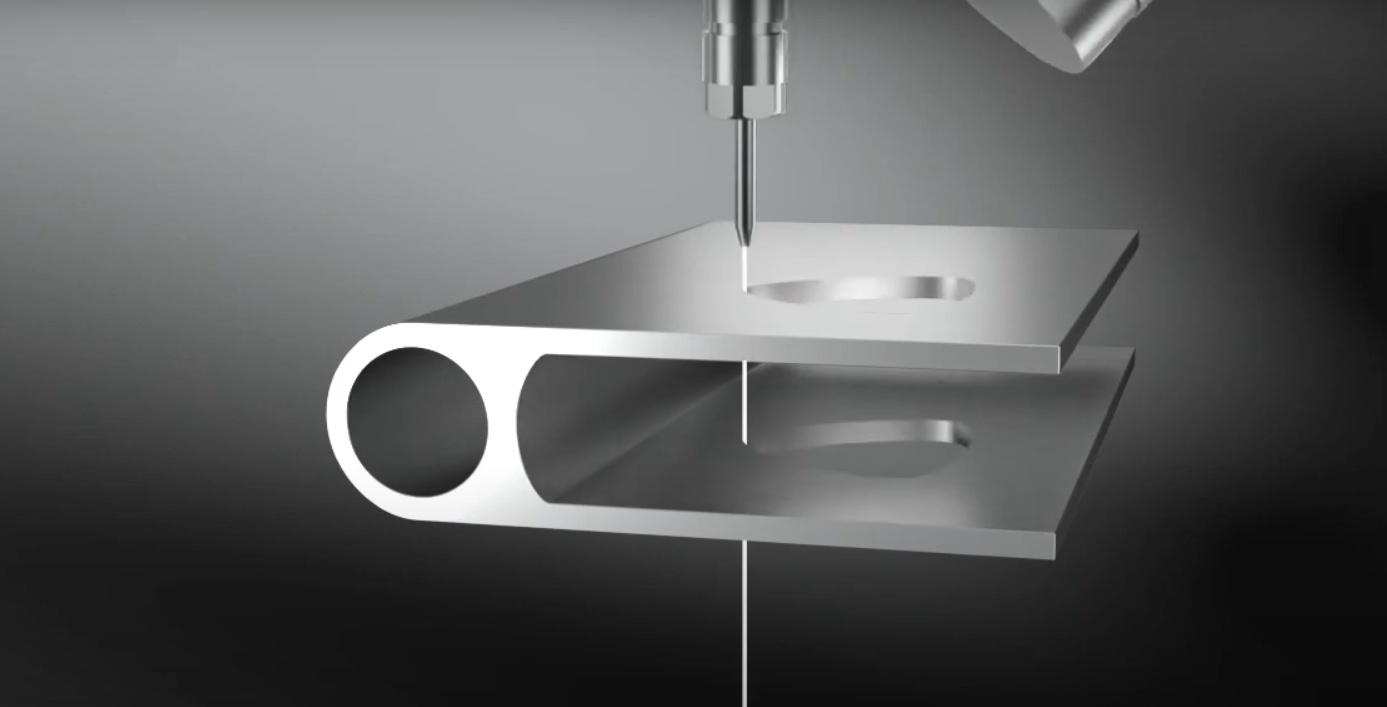

4. Режущая головка превращает поток рабочей жидкости в высокоскоростную струю для обработки материала и является исполнительным компонентом всей системы. Подача воды осуществляется через специальный клапан. В смесительной камере происходит захват абразивных частиц потоками воды. Угол наклона режущей головки может регулироваться с помощью сервоприводов. Скорость подачи абразива в режущую головку управляется автоматическим дозатором абразива.
Дополнительные функции, призванные улучшить удобство использования станка и повысить качество готовых изделий.
Для удаления имеющихся в воде механических примесей, её умягчения и обезжелезивания рекомендуется использовать системы обработки воды. Очищенная вода продлевает срок службы компонентов системы и снижает себестоимость гидроабразивной резки.
Для облегчения загрузки абразива и снижения затрат времени на эту операцию, в комплект установки может входить специальная башня-контейнер, откуда абразив автоматически или вручную подаётся в абразивный бункер.
Система для удаления шлама включает в себя, как правило, грязевые насосы для откачивания из рабочего стола-резервуара абразиво-водяной смеси, исключающей необходимость очищать рабочий стол вручную.
Для предотвращения столкновения режущей головки с материалом на нее устанавливается датчик уровня высоты. С помощью лазерного позиционирования можно точно определить место, где нужно начать резать заготовку, благодаря светодиоду. Для предотвращения дефектов при раскрое многослойных материалов (композитов) используется сверлильная головка.
Основные функции оборудования - качественная и точная резка и создание сложных контуров. Гидроабразивные станки призваны решить следующие технологические задачи:
- Резка разных материалов со скоростью до 15 м/мин.
- Поворот режущего инструмента на угол до 90 градусов для обработки сложных деталей.
- Повышение производительности резки за счет одновременной установки нескольких режущих головок
- Компенсация отставания и конусности струи при резании для достижения идеального результата
- Формирование фаски с одновременной резкой материала
- Гибкая переналадка, оперативное выполнение загруженной программы и быстрое переключение при смене режимов
- Снижение себестоимости резки
